废水处理设备

QK-ZGX 周边传动刮吸泥机

设备简介周边传动刮(吸)泥机,是城市水厂、污水处理厂及工业废水处理厂常用的沉淀池设备。周边传动刮(吸)泥机主要适用于辐流式沉淀池、竖流式沉淀池等。沉淀池采用中间进水、排泥,周边排水,或者周边进水、排水,中间排泥的形式,保证水流均匀。工作原理周边传动刮(吸)泥机,由主梁、端梁、驱动装置、刮泥板、抽真空系统、导流筒、撇渣装置、集渣斗、中心支座、集电器、控制柜等组成。主梁在驱动装置带动下,绕池中心轴线旋转,将沉积在池底的污泥由刮泥板刮集至各吸泥口,在液位的作用下,污泥经吸泥口,输泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每个吸泥管上端设有调节器,以调节各吸泥管的流量分配。同时,液面上的浮渣向随主梁旋转的撇渣板和周边浮渣挡板形成的渐缩区域内集中,直至其封闭边—刮渣摆臂。由摆臂上的刮渣板刮集至集渣斗排出池外。设备特点1、桁桥架结构、重量轻;2、节约运行费用、维护管理方便;3、新型的传动装置,安装方便;4、可根据特定的要求配置过扭保护机构,当扭矩值达到设定值时自动报警停机,安全可靠;5、可根据用户设定设备的启、停及运行时间,可带PLC接口。技术参数型号池径(m)池边深(m)周边速度(m/min)电机功率(kw)QK-ZGX12123.51-20.18QK-ZGX14143.51-20.18QK-ZGX16163.51-20.25QK-ZGX18184.01-20.25QK-ZGX20204.01-20.37QK-ZGX25254.01-20.37QK-ZGX30304.51-20.55QK-ZGX36364.51-20.55QK-ZGX42a24.51-20.75QK-ZGX48484.51-20.75QK-ZGX56564.51-21.10

环境治理 生态修复 绿色经营 低碳环保
应用范围 广泛用于各行业的预处理和过滤,能有效去除水中杂质、沉淀物和悬浮物等。
合作客户 产品先后出口伊朗、印度、埃及、土耳其、尼日利亚、新加坡等40多个国家。
咨询热线:

17637388888

用心做产品 细节成就品质

秉持“为人类环境和低碳经济做贡献”的理念,坚守“服务生态环境保护”的初心

产品介绍

产品参数性能介绍,让您更加了解产品

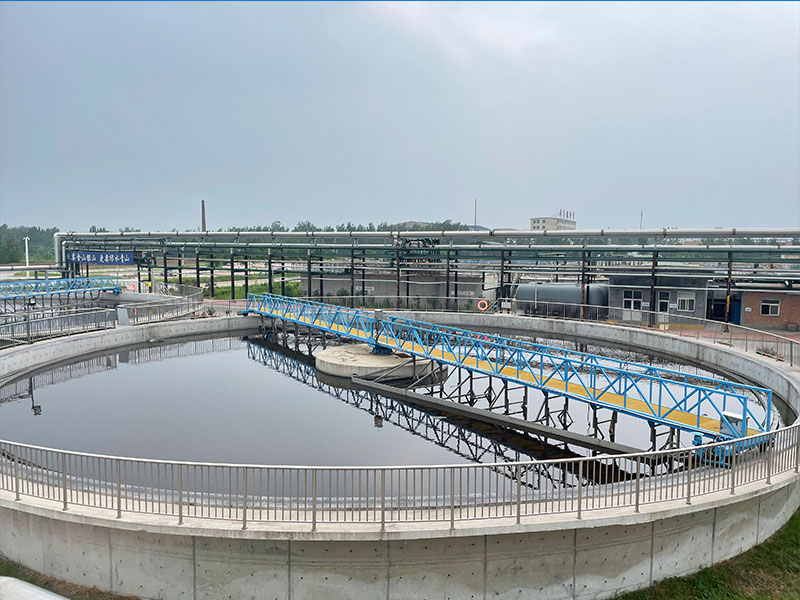

设备简介

周边传动刮(吸)泥机,是城市水厂、污水处理厂及工业废水处理厂常用的沉淀池设备。周边传动刮(吸)泥机主要适用于辐流式沉淀池、竖流式沉淀池等。沉淀池采用中间进水、排泥,周边排水,或者周边进水、排水,中间排泥的形式,保证水流均匀。


工作原理

周边传动刮(吸)泥机,由主梁、端梁、驱动装置、刮泥板、抽真空系统、导流筒、撇渣装置、集渣斗、中心支座、集电器、控制柜等组成。主梁在驱动装置带动下,绕池中心轴线旋转,将沉积在池底的污泥由刮泥板刮集至各吸泥口,在液位的作用下,污泥经

吸泥口,输泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每个吸泥管上端设有调节器,以调节各吸泥管的流量分配。同时,液面上的浮渣向随主梁旋转的撇渣板和周边浮渣挡板形成的渐缩区域内集中,直至其封闭边—刮渣摆臂。由摆臂上的刮渣板刮集至集渣斗排出池外。


设备特点

1、桁桥架结构、重量轻;

2、节约运行费用、维护管理方便;

3、新型的传动装置,安装方便;

4、可根据特定的要求配置过扭保护机构,当扭矩值达到设定值时自动报警停机,安全可靠;

5、可根据用户设定设备的启、停及运行时间,可带PLC接口。


技术参数


型号

池径(m)

池边深(m)

周边速度(m/min)

电机功率(kw)

QK-ZGX12

12

3.5

1-2

0.18

QK-ZGX14

14

3.5

1-2

0.18

QK-ZGX16

16

3.5

1-2

0.25

QK-ZGX18

18

4.0

1-2

0.25

QK-ZGX20

20

4.0

1-2

0.37

QK-ZGX25

25

4.0

1-2

0.37

QK-ZGX30

30

4.5

1-2

0.55

QK-ZGX36

36

4.5

1-2

0.55

QK-ZGX42

a2

4.5

1-2

0.75

QK-ZGX48

48

4.5

1-2

0.75

QK-ZGX56

56

4.5

1-2

1.10
