设备简介
QK-NS系列带式浓缩压榨一体化过滤机是一种新型高效浓缩脱水设备。主要用于造纸、化纤、印染、城市污水处理厂的混合污泥、硝化污泥及剩余活性污泥的脱水，也适用于各类工业污泥的脱水。
Introduction

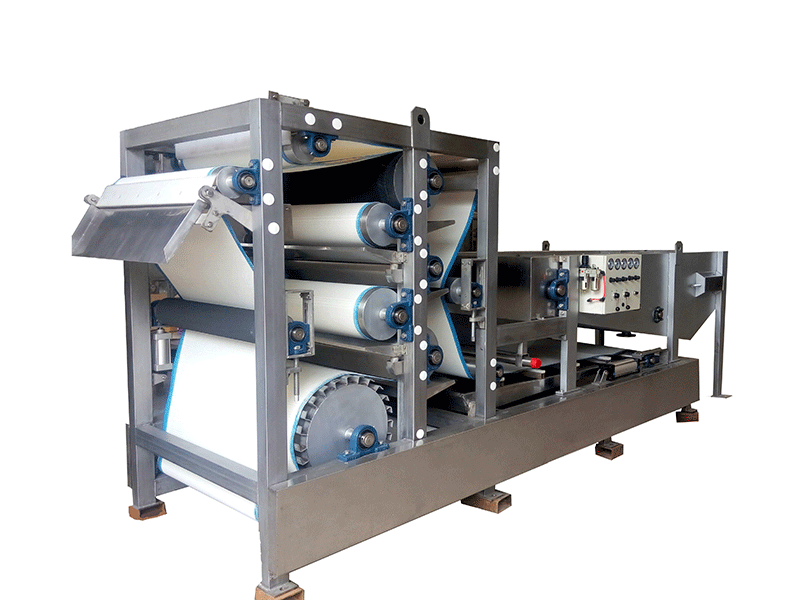

QK-NS Belt Filter Press is used for soild/liquid separation process, particularly the dewatering of sludge in the chemical industry, paper mill, printing and dyeing mill, mining and water treatment. The process of dewatering is primarily obtained by passing a pair of filtering cloths and belt through a system of rollers,the system takes sludge or slurry as a feed ,and separates it into a filtrate and a soild cake.
设备特点
适用范围广、脱水效率高、处理量大、能耗低、噪音小、操作简单、维护方便。
工作原理
污泥首先通过的是由乾坤环保设计制造的水中造粒器，它可使污泥与药液发生无动力混合，充分发挥絮凝的作用。之后，污泥进入重力脱水区，在该区域内，含固率大于1%的污泥可以直接进行脱水，脱水后的污泥再进入压榨脱水区，通过了双重脱水的污
泥其干度即在18-22%之间。另外，本设备采用的是气控调偏技术，在保证滤带运行状态之外还延长了滤带的使用寿命。
技术参数
型号 | QK-NS0.8 | QK-NS1.0 | QK-NS1.5 | QK-NS2.0 | QK-NS2.5 |
浓缩机功率kw | 0.75 | 0.75 | 1.1 | 1.5 | 1.5 |
压榨机功率kw | 1.5 | 1.5 | 2.2 | 3.0 | 4.0 |
带宽mm | 800 | 1000 | 1500 | 2000 | 2500 |
浓缩滤带运行速度m/min | 5-17 | 5-17 | 5-17 | 5-17 | 5-17 |
压榨滤带运行速度m/min | 4-14 | 4-14 | 4-14 | 4-14 | 4-14 |
清洗水压Mpa | >0.5 | >0.5 | >0.5 | >0.5 | >0.5 |
长mm | 5770 | 5770 | 5770 | 7300 | 7300 |
宽mm | 1620 | 1820 | 2320 | 3000 | 3500 |
高mm | 2180 | 2180 | 2180 | 2400 | 2400 |
进料含固率% | >1% | >1% | >1% | >1% | >1% |
泥饼干度率% | 18-22% | (根据污泥性质不同有所变化) | (根据污泥性质不同有所变化) | (根据污泥性质不同有所变化) | (根据污泥性质不同有所变化) |
处理量m/h | 5-10
(根据污泥性质不同有所变化) | 10-16
(根据污泥性质不同有所变化) | 16-26
(根据污泥性质不同有所变化) | 26-36
(根据污泥性质不同有所变化) | 36-46
(根据污泥性质不同有所变化) |
绝干泥m/h | 0.05-0.1
(根据污泥性质不同有所变化) | 0.1-0.16
(根据污泥性质不同有所变化) | 0.16-0.26
(根据污泥性质不同有所变化) | 0.36-0.46
(根据污泥性质不同有所变化) | 0.36-0.46
(根据污泥性质不同有所变化) |
